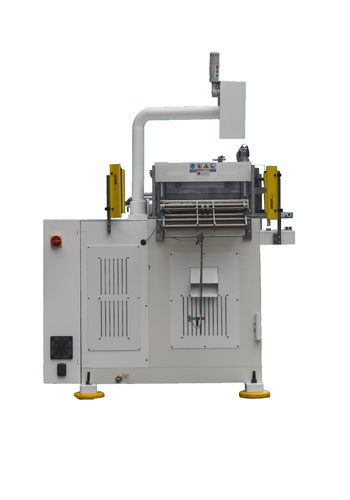

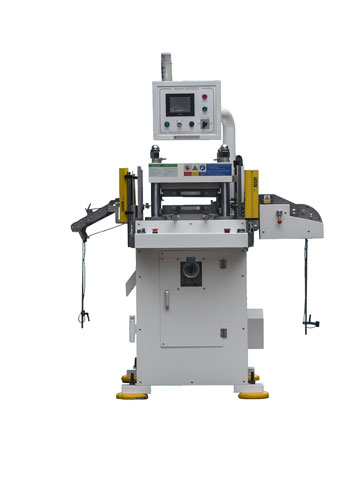

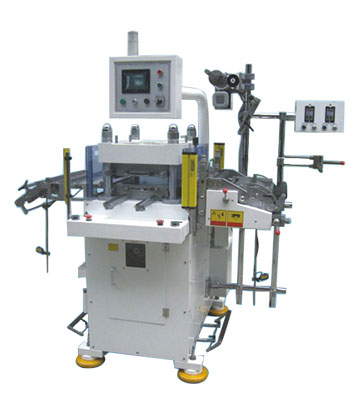

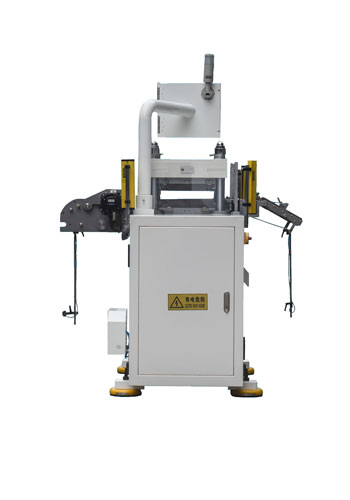

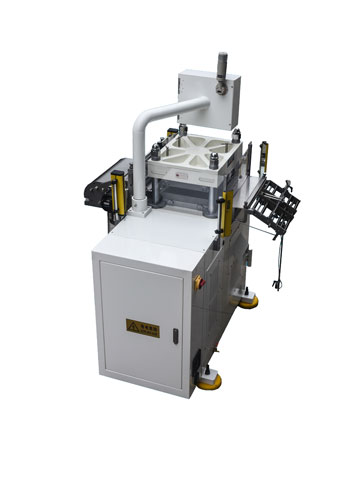

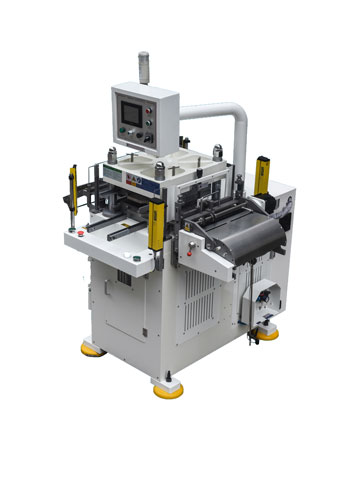

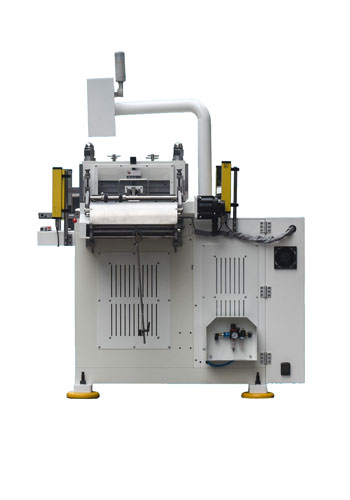

MQG420-12T / MQG420-ZQ

模具

松開上部的4個吊緊螺絲，即可抽出木刀板，腐蝕刀用22厚的墊板插入。上下板的平行度精度可以實現半切免調整。

上料機構

上料裝置定位材料、提供張力及保證走料直線。

托料機構

高精度的伺服托料機構，托料精度≤0.2%。實現與沖切同步的排廢工作，兩組同步拖料輥能保證材料排廢時的合適張力，利于廢料的順利排出。

間隙抬輥拖料：用于二次以上自動套位的沖切加工，方便、高速、高精度，速度180沖/分?？纱蜷_式上輥方便穿料，方便清潔。

排廢

選配隨即同步排廢裝置，可以實現簡單的廢料自動排出，收廢正反轉、速度可調，張力可調。使用同步器便于廢料的同步排出，同時進行成品收卷，收卷正反轉可調，張力可調。

功能特點

· 模切加工業的專業設備，高精度、性能可靠、耐用、安全。
· 輕松實現多次自動套沖，套沖精度達到±0.03mm。
· 實現半切免調整。
· 沖切速度達300spm(MQG200)。150spm(MQG420)。
· 五金模具及安裝均標準化，裝載、調整快速。
· 黑白膠等背光模組產品加工的高效、高品質專業流水線。
· 產能高達10000片/小時

高速精密模切機技術參數
